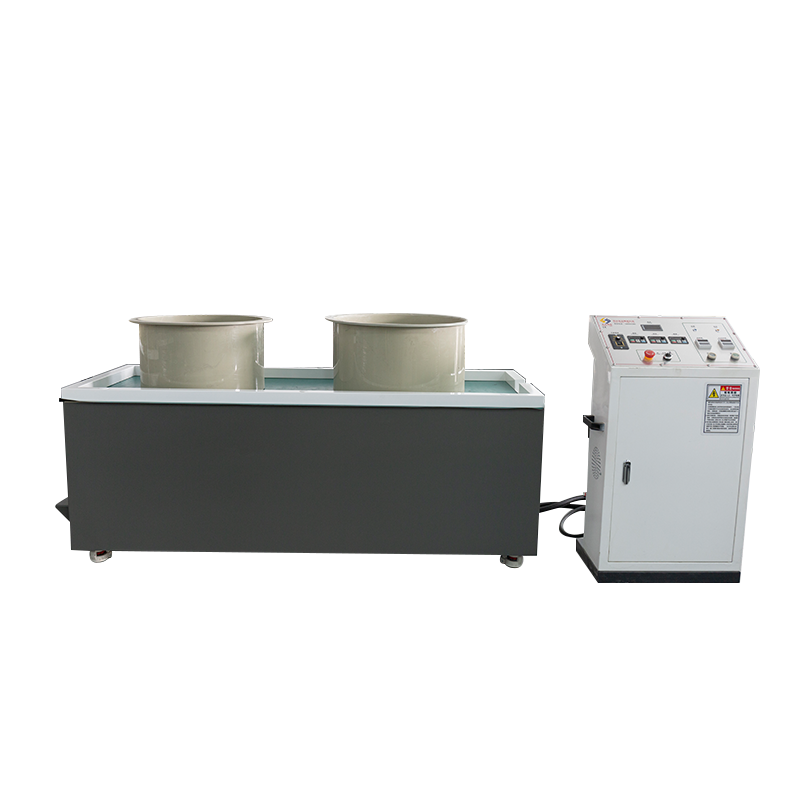

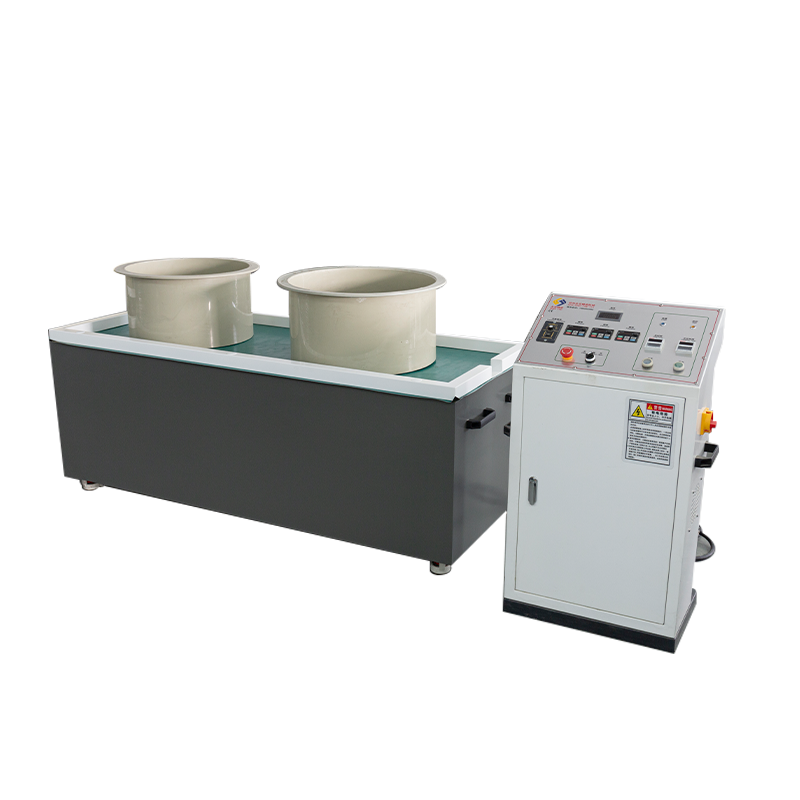

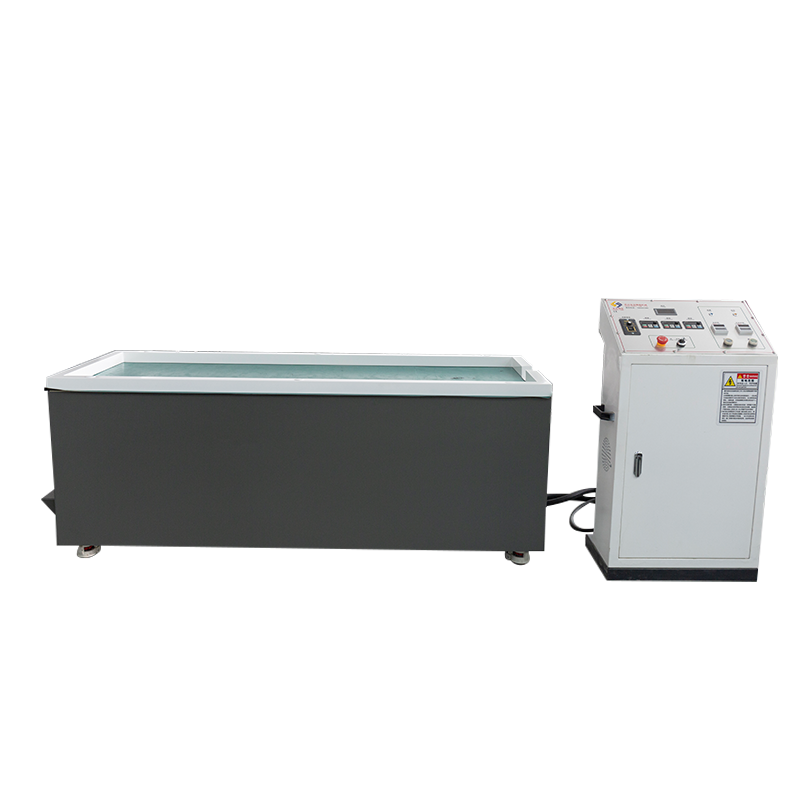

SY1200 水平往復/長床工業用磁気バリ取り研磨機

Name: SY1200 水平往復/長床工業用磁気バリ取り研磨機
Rating: 5 (99 reviews)

位置決めおよび変換技術: SY1200 は、「磁気回転 + 往復変換」を組み合わせた複合運動軌道を特徴とするシリーズ初の製品ですこれは、長軸、管状、アレイ型コンポーネント（精密ガイドレール、医療用カテーテル、細長いヒートシンクなど）の表面仕上げの課題を解決するために特別に設計されています。独自の並進機構により、磁場がベッド全体で直線往復運動し、静磁場でよく見られる研削デッドゾーンや「ゼブラパターン」が排除され、ワークピースの長さ全体にわたって一貫した粗さ（Ra）が保証されます。

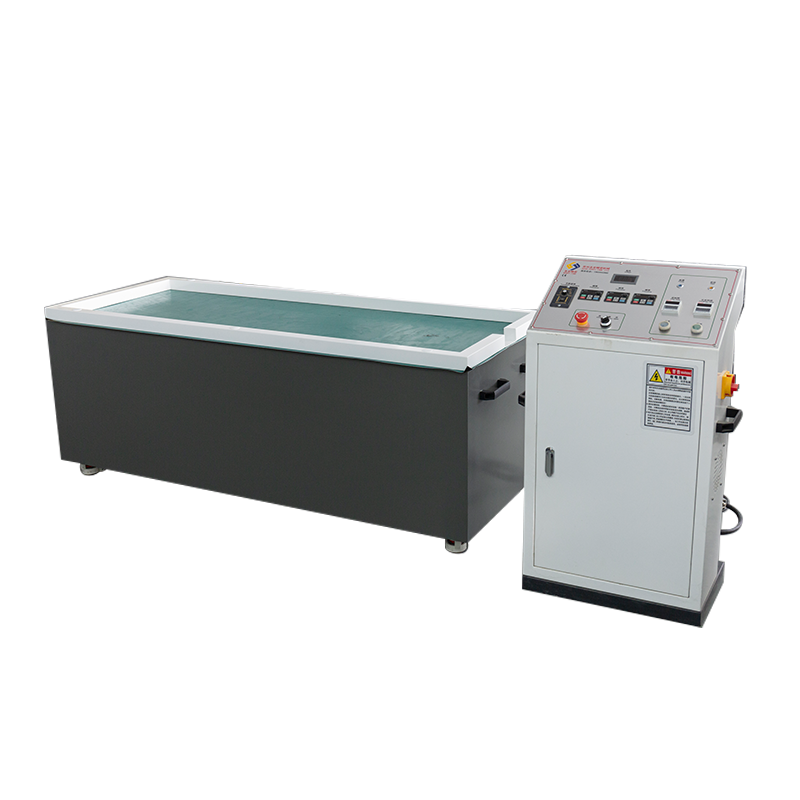

容量とベッド構成: オープン水平ベッド設計を特徴とするこのユニットは、1100*620mm の作業台を備え、1000*500*250mm の大きな長方形の研削タンクが標準装備されています。最大処理能力は基準値0-35kgまで増加します。このアスペクト比により、長さ約 1 メートルのワークピースをレイフラットに処理できるため、ワークピースの絡み合いが防止され、バッチあたりの体積効率が大幅に向上します。

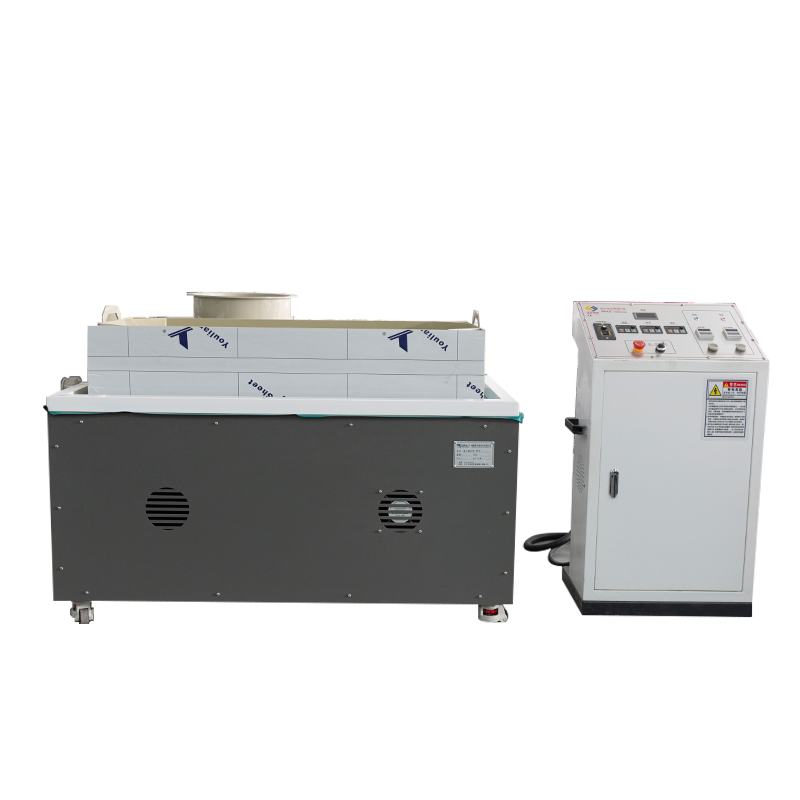

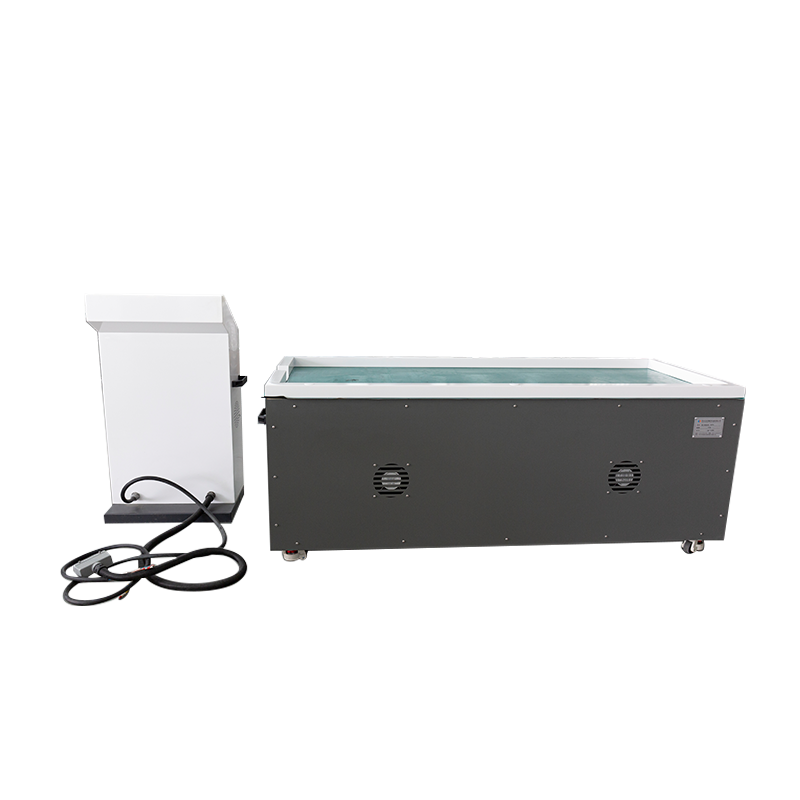

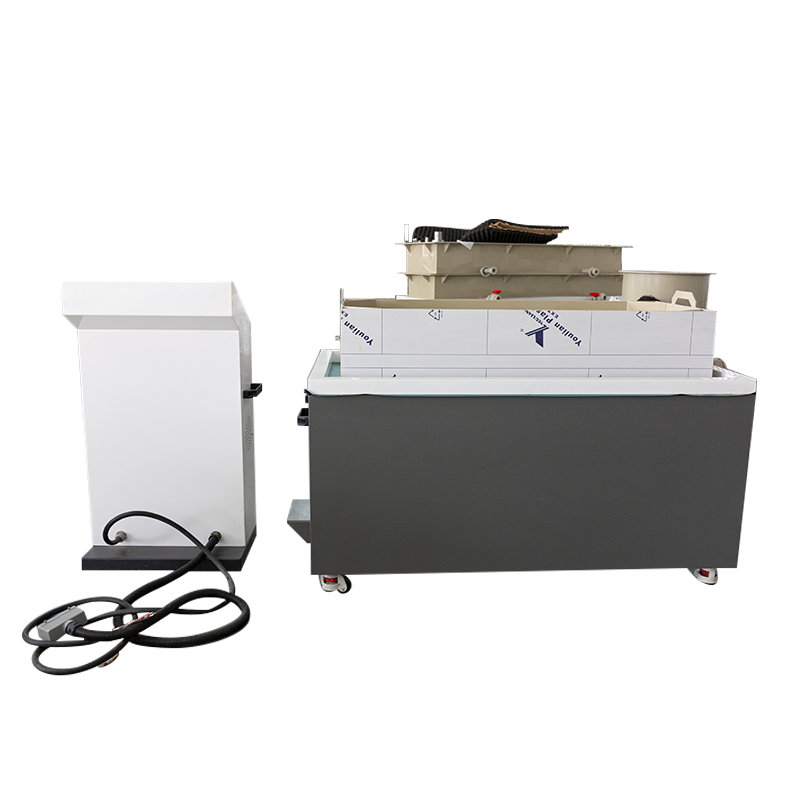

スプリットアーキテクチャと電力: 要求の厳しい産業環境に適応するために、SY1200 はスプリット機械電気アーキテクチャを採用しています。メインマシンのサイズは 1200*720*730 mm で、精密制御ユニットは別のキャビネット (550350980 mm）に収納されています。この設計により、電気部品を高周波の機械的振動や流体の飛沫から効果的に隔離します。4KW 産業用モーターと AC380V 三相電源を搭載し、重い負荷下でも複合運動に十分なトルクを提供します。
プロセス制御と安定性: このシステムは、順方向/逆方向の回転と並進のための統合制御を備えた 0-60Hz 可変周波数速度調整をサポートします。正味重量 380kg のこの頑丈なベッドは、長ストローク移動に優れた剛性を提供し、35kg の全負荷でも動的バランスを確保し、機械式トランスミッションコンポーネントの寿命を延ばします。
標準プロビジョニング: 工業規格に厳密に準拠して納品されたパッケージには、8kg の SUS304 ステンレス鋼磁気ピンと 50kg の特殊研削液が含まれています。標準構成には、長方形の研削容器 2 個、分離ふるい 1 個、ピンセパレーター 1 個が含まれており、設置時に細長い部品を即座に大量生産できます。

お問い合わせ

前:SY1400 水平往復 / 延長ベッド工業用磁気バリ取り研磨機次へ:SY1080 ワイドフォーマット/高容量工業用磁気バリ取り研磨機

仕様
アプリケーション
お問い合わせ

モデル	SY1200
電源	AC 380V (50/60HZ）、16A
モーターパワー	4KW
機器の寸法	1200×720×730mm
コントロールキャビネットの寸法	550×350×980mm
研削テーブルのサイズ	1100×620mm

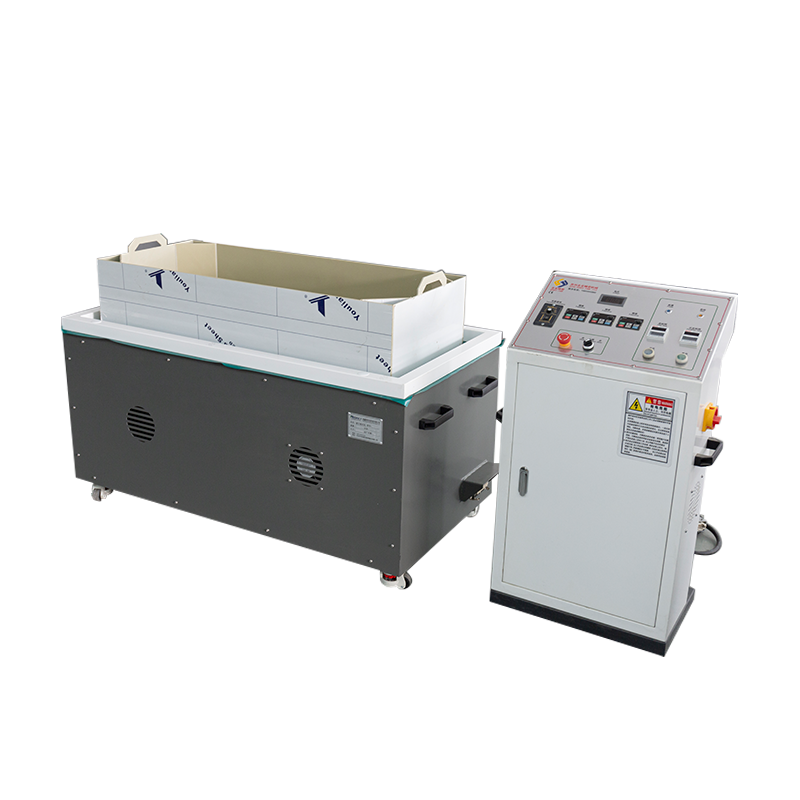

研削容器のサイズ	1000×500×250mm
最大処理能力（参考）	0-35KG
処理速度	0-60HZ
動作モード	並進による順回転と逆回転
機械重量	約380KG

モデル	SY1200
ステンレス鋼の磁気針	8KG
研削液	50KG
研削船	2個
分離ふるい	1個
ニードルセパレーター	1個
操作マニュアル	1 コピー

磁気研磨機モデル SY1200 は、精密ハードウェアコンポーネントの内孔のバリ取り、研磨、スケール除去、工具マークの除去、脱脂、除染を行うために特別に設計されています。
