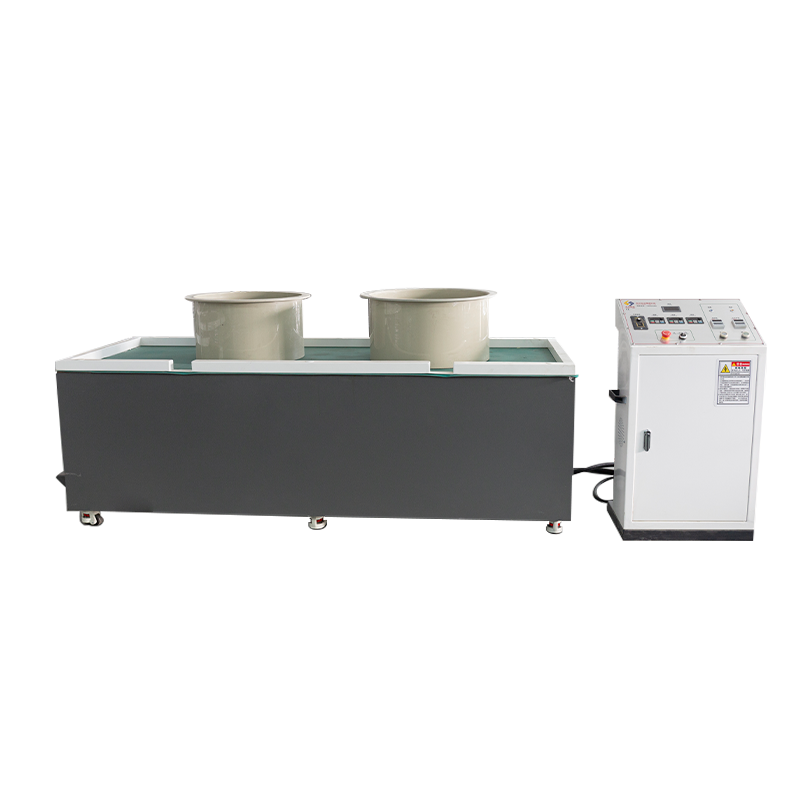

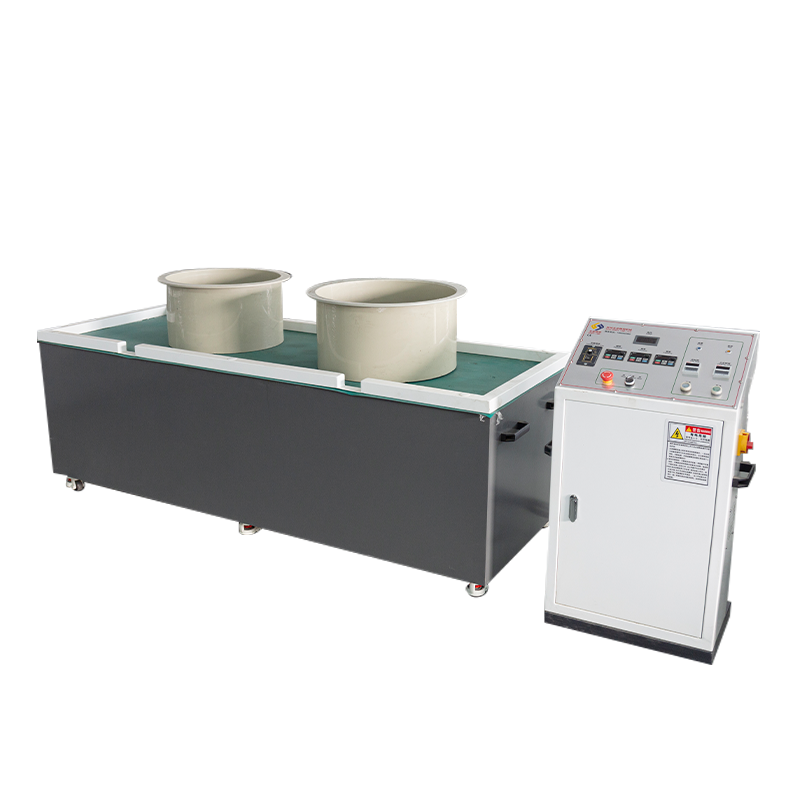

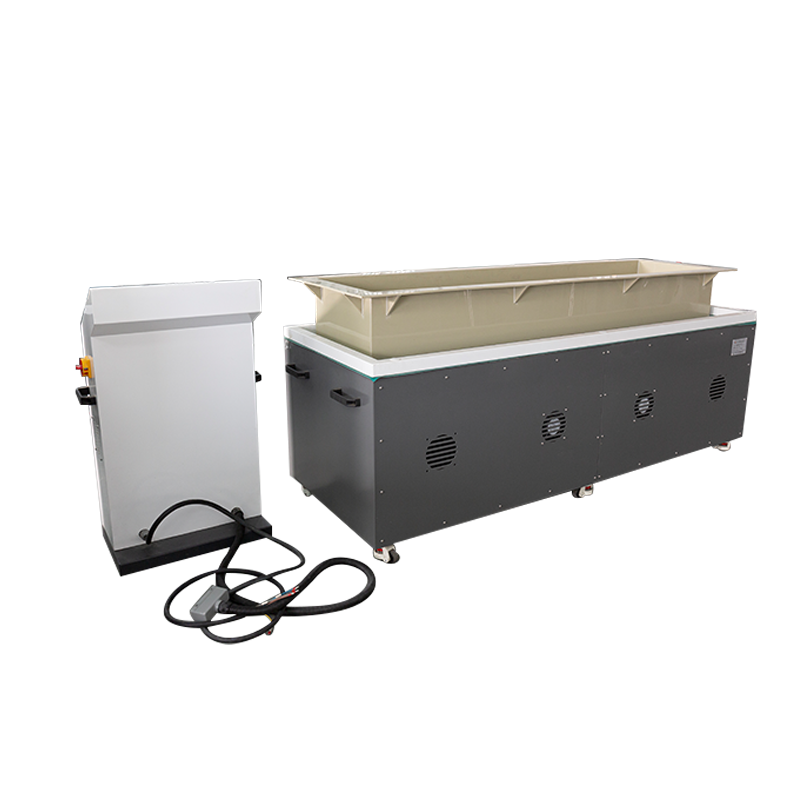

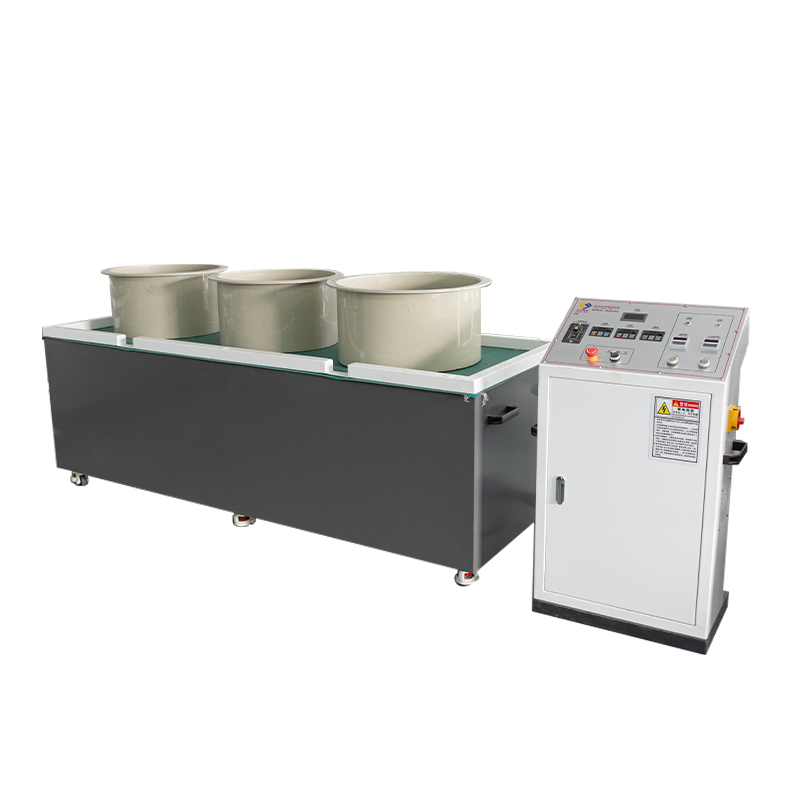

SY1400 水平往復 / 延長ベッド工業用磁気バリ取り研磨機

Name: SY1400 水平往復 / 延長ベッド工業用磁気バリ取り研磨機
Rating: 5 (99 reviews)

生産位置決めと長軸機能: SY1400 は、超長精度ハードウェアの表面仕上げのボトルネックを克服するように設計された工業グレードのユニットです。水平往復シリーズの延長として、長さ 1 メートルを超えるシャフト、管状、およびプロファイルコンポーネント（繊維機械のロッド、医療用内視鏡チューブ、精密スライドなど）をターゲットにしています。このシステムは、最適化された水平オープンプラットフォームを通じて、長い部品を収容する際の従来の円形機械の限界を解決し、垂直セットアップで一般的なブラインドゾーンを排除し、バリ取り、スケール除去中にワークピースの全長にわたる表面粗さ（Ra）の高い一貫性を確保します。、研磨。
複合運動軌道と流体: ダイナミクスこの装置は、高度な「磁気回転 + 線形変換」複合運動ロジックを採用しています。4KW の産業用モーターによって駆動される高エネルギー磁場は、高速で回転するだけでなく、細長いタンク内で磁気ピン媒体を往復直線運動で駆動します。この動的重ね合わせにより、長い部品の静磁場でよく見られる「ゼブラパターン」や研削デッドゾーンが効果的に排除され、ステンレス鋼のピンが高周波および複数の角度で深い穴や内部空洞に衝突して、均一で非破壊的な精密仕上げが可能になります。
拡張容量と物理仕様: SY1400 は、1300*620 mm の拡張研削テーブルを備え、標準で 1200500250 mm の特大長方形研削タンクが装備されています。この物理的な拡張により、最大処理能力基準が 0-50kg に増加し、より長いワークピースや高密度のバッチ配置を平らに積載できるようになります。このユニットは分割された機械電気アーキテクチャを採用しており、メインマシンの寸法は 1400*720*730 mm で、独立した精密制御キャビネットと組み合わせることで、生産環境における流体の飛沫や機械的振動から電気システムを効果的に隔離します。
構造剛性とプロセス安定性: 耐荷重の増加に対応するために、SY1400 は強化されたシャーシ設計を特徴としており、正味機械重量は約 450kg になります。頑丈なベースとベッドは、長ストローク移動に優れた動的剛性を提供し、0-60Hz の速度範囲にわたって 50kg の全負荷下でも安定した共振のない動作を保証します。このシステムは、順方向/逆方向の回転と並進のプログラム可能な制御をサポートしており、オペレーターは材料の硬度に基づいて標準化された SOP を確立して、一貫した長期大量生産を行うことができます。
産業用ターンキー構成: ユニットは、8kg の SUS304 ステンレス鋼磁気ピンと 50kg の特殊研削液を含む、産業用量産規格に厳密に従って納品されます。標準パッケージは、2 つの延長された長方形の研削容器、1 つの分離ふるい、および 1 つのピン分離器で構成されており、設置時に超長部品の即時量産検証に機器が準備されていることを確認します。

お問い合わせ

前:SY1800 デュアルドライブヘビーデューティー / エクストラロング磁気バリ取り研磨機次へ:SY1200 水平往復/長床工業用磁気バリ取り研磨機

仕様
アプリケーション
お問い合わせ

モデル	SY1400
電源	AC 380V (50/60HZ）、16A
モーターパワー	4KW
機器の寸法	1400×720×730mm
コントロールキャビネットの寸法	550×350×980mm
研削テーブルのサイズ	1300×620mm
研削容器のサイズ	1200×500×250mm
最大処理能力（参考）	0-50KG
処理速度	0-60HZ
動作モード	並進による順回転と逆回転
機械重量	約450KG

モデル	SY1400
ステンレス鋼の磁気針	8KG
研削液	50KG
研削船	2個
分離ふるい	1個
ニードルセパレーター	1個
操作マニュアル	1コピー

磁気研磨機モデル SY1400 は、精密ハードウェアコンポーネントの内孔のバリ取り、研磨、スケール除去、工具マークの除去、脱脂、除染を行うために特別に設計されています。
