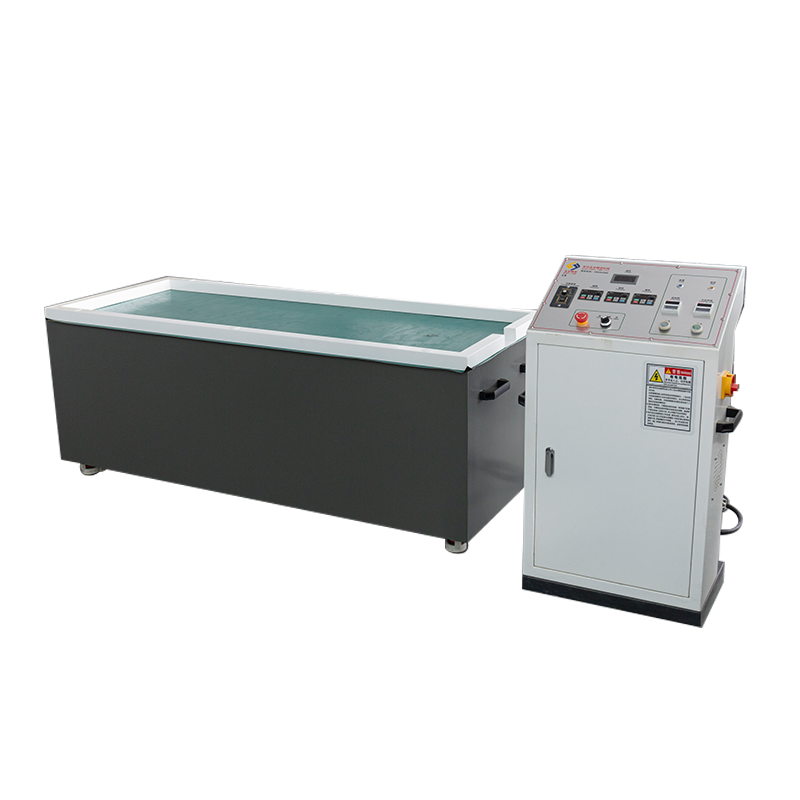

SY2200 デュアルドライブメガフォーマット / 2メートルクラス磁気バリ取り研磨機

Name: SY2200 デュアルドライブメガフォーマット / 2メートルクラス磁気バリ取り研磨機
Rating: 5 (99 reviews)

生産位置決めと 2 メートルクラスの機能: SY2200 は、水平往復シリーズの中で最大の処理スパンを備えた主力モデルで、2 メートルクラスまでの超長精度コンポーネントの表面処理のために特別に設計されています。このシステムは、繊維機械ローラー、航空宇宙ストリンガー、精密リニアガイド、熱交換器チューブなどの超長尺部品をターゲットとしており、巨大な 2100*620 mm 研削プラットフォームを備えています。従来の機器の空間的制限を克服し、セグメント化された加工を必要とせずにシングルパスのバリ取り、面取り、仕上げを可能にし、ワークピースの真っ直ぐさと表面の一貫性を厳密に維持します。
同期デュアルパワートレインアーキテクチャ: 超長 2000500250mm 研削タンクによってもたらされる負荷の課題に対処するために、SY2200 は高冗長性のデュアルパワートレイン設計を採用しています。2 つの 4KW 産業用モーターと堅牢な AC380V 32A 電力入力を組み合わせた 8KW 駆動マトリックスは、2 メートルのスパン全体にわたって高密度の減衰されていない磁束を生成します。この同期駆動技術により、70kg の全負荷下でも磁気ピン媒体が高い切削運動エネルギーを保持し、長いタンクの端と中心の間の研削結果の不一致を効果的に防止します。
複合軌道と流体の均一性: システムは、「高速磁気回転 + 全ストローク線形変換」を組み合わせた複合運動ロジックを実行しますデュアルモーターによって相乗される磁場は、2 メートルのタンク内でステンレス鋼のピンを往復走査運動で駆動します。この動的並進により、静磁場の長いシャフトによく見られる「停滞点」または「ゼブラストライプ」マークが完全に除去されます。これにより、流体媒体が管状の穴や複雑な輪郭溝の奥深くまで浸透し、デッドゾーンフリーの均一な研磨が内側から外側まで実現され、表面粗さ（Ra）値が大幅に低減されます。
頑丈な構造とプロセスの安定性: 巨大なシャーシサイズとペイロードをサポートするために、SY2200 は強化された産業用ベースを備えており、正味機械重量は約 600kg（約 590kg）になります。この高剛性構造は、長ストローク並進によって生成される慣性トルクを効果的に吸収し、0-60Hz の広帯域動作範囲にわたる動的バランスを保証します。独立した精密制御キャビネットを備えており、電気システムを機械処理ゾーンから物理的に隔離し、複雑な工場環境における機器の干渉耐性と耐久性をさらに高めます。
産業用ターンキープロビジョニング: 最高級の大量生産ユニットである SY2200 は、工場出荷時のプロビジョニングの最高基準に準拠しています。大容量タンクの媒体要件を満たすために、10kg の SUS304 ステンレス鋼磁気ピンと 100kg の特殊研削液が標準装備されています。3 つの 2 メートルクラスの研削容器、1 つの分離ふるい、および 1 つのピンセパレーターが付属しており、完全な「ターンキー」ソリューションを提供し、企業が超長尺ワークピースの高効率生産ラインを迅速に確立できるようにします。

お問い合わせ

前:SY2800 トライドライブメガクラス / 2。6 メートル超長磁気バリ取り研磨機次へ:SY1800 デュアルドライブヘビーデューティー / エクストラロング磁気バリ取り研磨機

仕様
アプリケーション
お問い合わせ

モデル	SY2200
電源	AC 380V (50/60HZ）、32A
モーターパワー	4KW×2
機器の寸法	2200×720×730mm
コントロールキャビネットの寸法	550×350×980mm
研削テーブルのサイズ	2100×620mm
研削容器のサイズ	2000×500×250mm
最大処理能力（参考）	10-70KG
処理速度	0-60HZ
動作モード	並進による順回転と逆回転
機械重量	約590KG

モデル	SY2200
ステンレス鋼の磁気針	10KG
研削液	100KG
研削船	3個
分離ふるい	1個
ニードルセパレーター	1個
操作マニュアル	1コピー

磁気研磨機モデル SY2200 は、精密ハードウェアコンポーネントの内孔のバリ取り、研磨、スケール除去、工具マークの除去、脱脂、除染を行うために特別に設計されています。
