SY2800 トライドライブメガクラス / 2。6 メートル超長磁気バリ取り研磨機

Name: SY2800 トライドライブ メガクラス / 2。6 メートル超長磁気バリ取り研磨機
Rating: 5 (99 reviews)

生産位置決めと究極の能力: SY2800 は、水平往復磁気研磨シリーズの究極のフラッグシップであり、2。5 メートルを超える超長精度構造コンポーネントの表面仕上げの課題を解決するために特別に設計されています。このシステムは、航空宇宙用ストリンガー、超長繊維ローラー、大型熱交換器バンドル、高耐久性ガイドレールなどの極端なワークピースをターゲットとしており、巨大な 2700*620 mm 研削プラットフォームを備え、シングルパス一体型加工の新しい業界標準を定義します。バリ取り、エッジ丸め、表面仕上げの際に、超長尺部品の優れた直線性と一貫性の基準を保証します。
同期トライパワートレインアーキテクチャ: 2,600*500*250 mm の巨大なスパンにわたって均一で堅牢な磁場を確立するために、SY2800 は画期的なトライパワートレインシステムを備えています。3 つの 4KW 産業用モーターで構成される 12KW 駆動マトリックスと、高電流 AC380V 50A 入力により、磁気運動エネルギーのシームレスな線形カバレッジを実現します。この「トライコア」トポロジーにより、80kg の限界荷重下でも、磁気ピン媒体の切断強度がタンクの両端と中心にわたって完全に一貫していることが保証され、超長尺装置によくある磁気減衰の問題が完全に解決されます。
複合軌道と流体の均一性: システムは、「高周波磁気回転 + 全ストローク線形変換」を組み合わせた複合運動ロジックを実行します 3 つのモーターによって相乗的に駆動される磁場は、2。6 メートルのタンク内で 20kg（標準）のステンレス鋼ピンを高周波、長ストローク往復走査運動で推進します。この動的並進技術により、静磁場の超長部品によく見られる「磁気ヒステリシスパターン」や研削デッドゾーンが完全に排除され、流体媒体がチューブの穴の奥深くに押し込まれ、複雑なプロファイル溝が全長にわたって均一な Ra 還元を実現します。

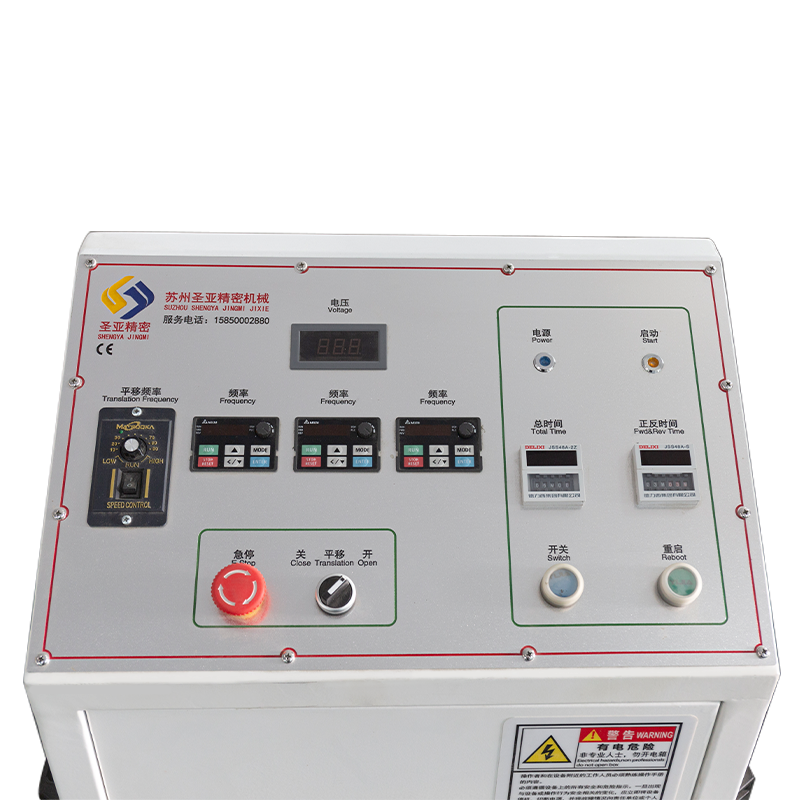

頑丈な産業構造とプロセスの安定性: 巨大な物理的寸法と出力を考慮して、SY2800 は強化された頑丈なシャーシを採用し、機械の正味重量を 750kg にします。この高剛性構造は、12KW のフルパワー動作とロングストローク移動中に発生する大きな慣性トルクを効果的に減衰し、0-60Hz の速度調整範囲にわたる動的バランスを確保します。付属の独立精密制御キャビネット (550350980mm）は、電気制御システムを高強度機械処理ゾーンから物理的に分離し、過酷な産業環境でも長期的な信頼性を確保します。
トップレベルの産業供給: トップレベルの産業資産である SY2800 は、工場出荷時の供給に関する最高仕様に準拠しています。大容量タンクのメディア消費ニーズを満たすために、20kg の SUS304 ステンレス鋼磁気ピンと 100kg の特殊研削液が標準装備されています。4 つの研削容器（切り替え効率を高めるため）、1 つの分離ふるい、および 1 つのピン分離器が付属しており、非常に高いスループットを備えた完全な生産ソリューションを提供し、企業が超長尺ワークピースの効率的な表面処理ラインを構築できるようにします。

お問い合わせ

前:No previous article 次へ:SY2200 デュアルドライブメガフォーマット / 2メートルクラス磁気バリ取り研磨機

仕様
アプリケーション
お問い合わせ

モデル	SY2800
電源	AC 380V (50/60HZ）、50A
モーターパワー	4。0KW×3
機器の寸法（LWH）	2800×720×730mm
制御キャビネットの寸法（LWH）	550×350×980mm
研削テーブルのサイズ（LWH）	2700×620mm
研削容器のサイズ（LWH）	2600×500×250mm
最大処理能力（参考）	10-80KG
処理速度	0-60HZ
動作モード	並進による順回転と逆回転
機械重量	約750KG

モデル	SY2800
ステンレス鋼の磁気針	20KG
研削液	100KG
研削船	4個
分離ふるい	1個
ニードルセパレーター	1個
操作マニュアル	1コピー

磁気研磨機モデル SY2800 は、精密ハードウェアコンポーネントの内孔のバリ取り、研磨、スケール除去、工具マークの除去、脱脂、除染を行うために特別に設計されています。
