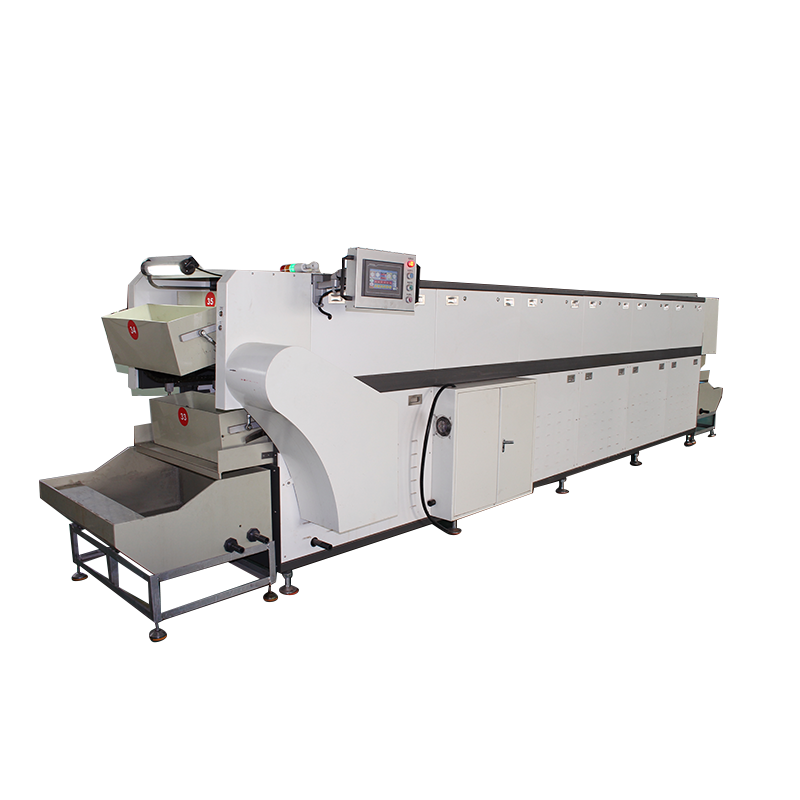

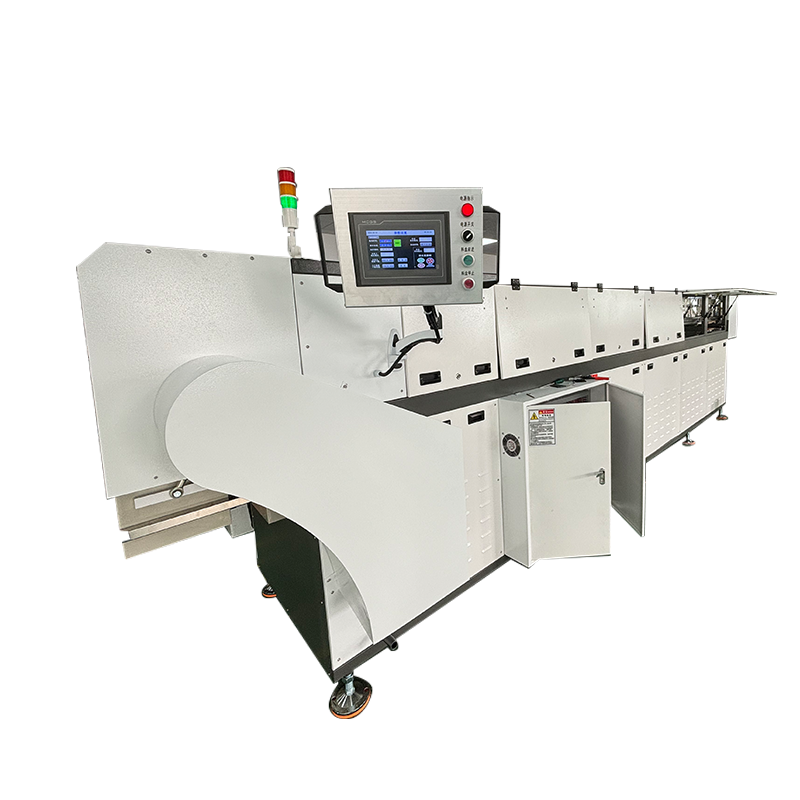

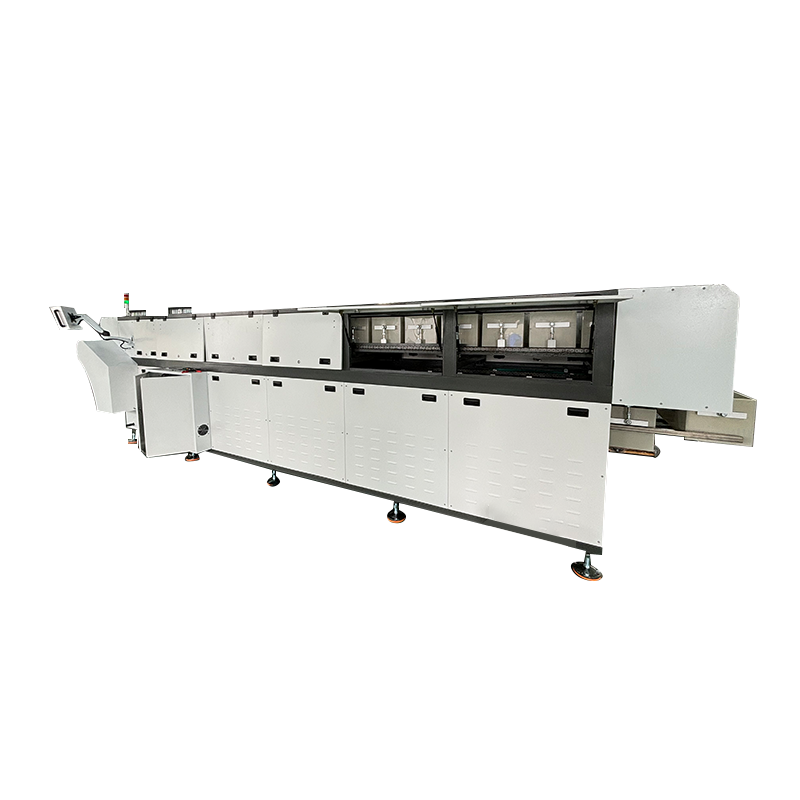

SY-Pシリーズ連続パススルー / インライン自動磁気バリ取り研磨機

Name: SY-Pシリーズ連続パススルー / インライン自動磁気バリ取り研磨機
Rating: 5 (99 reviews)

ライン統合と連続フロー: SY-P シリーズは、大量生産向けに設計されたトンネル型磁気研磨システムです。高度な伝送システムを利用して、高エネルギー磁場トンネルを通って研削ボックス（媒体とワークピースを装填）をゆっくりと連続的に駆動することにより、従来のバッチベースの「ロードプロセスアンロード」モデルに革命をもたらします。この「連続フロー」操作により、ライン全体の単一オペレーター管理が可能になり、タクトタイムと労働効率が大幅に最適化されます。
モジュラーアーキテクチャとスケーラビリティ: 標準プロファイルのメインフレーム上に構築されたこのシステムは、優れた柔軟な構成機能を提供します。メーカーは、床面積とプロセスサイクルの要件に基づいて、さまざまな長さ（例:4。4m、5。4m、最大6。4m）の機械ベッドを組み立てることができます。研削ボックスの数は、標準の 24 ユニットから最大 42 ユニット（SY-P600 モデル）まで拡張可能です。このモジュール設計により、容量の増強中に簡単に設置、メンテナンス、低コストのアップグレードが可能になります。
多段磁気駆動マトリックス: 標準的な単点磁場とは異なり、SY-P シリーズはシャーシベースに沿って取り付けられた一連の 5 つの独立したモーターディスクを備えており、それぞれが 5 つのデルタ可変周波数ドライブ（インバーター）によって個別に制御されます。この多段設計により、非常に長く、連続的で調整可能な研削ゾーンが作成され、ワークピースが通路全体にわたって多角形および可変周波数の磁気切断を受け、優れた表面一貫性が達成されます。
高出力産業仕様: ハイスループットの連続動作をサポートするために、このシリーズには巨大なパワートレインが装備されています。フラッグシップ SY-P600 は合計 35KW の出力を実現し、エントリーレベルの SY-P400 でも 24KW のパワーリザーブを誇ります。インテリジェントな水循環および希釈システム（センサー制御の水量）と統合されたこの装置は、低騒音でエネルギー効率の高いグリーン製造基準に準拠しながら、高効率のバリ取りと洗浄を実現します。
• SY-P400: 設置面積 4。4m、出力 24KW、研削ボックス 24 個、中型ラインに最適。
• SY-P500: 設置面積 5。4m、出力 29。5KW、研削ボックス 33 個、大型ラインに最適。
• SY-P600: 設置面積 6。4m、出力 35KW、研削ボックス 42 個、超大量生産に最適。

お問い合わせ

前:自動組立ライン磁気研磨機次へ:No next article

仕様
アプリケーション
お問い合わせ

モデル	機械サイズ（mm）	研削ボックスのサイズ（mm）	研削ボックスの数	パワー（kw）	電源（V）	スチールニードル構成（KG）	備考
SY-P600	6400×1200×1800	650×260×200	42	35	380	38	カスタマイズ可能
SY-P500	5400×1200×1800	650×260×250	33	29。5	380	30	カスタマイズ可能
SY-P400	4400×1200×1800	650×260×250	24	24	380	20	カスタマイズ可能

機器の特徴
1。標準メインフレーム: 異なる作業長さの工作機械を組み立てることができ、他の付属品の取り付けと分解が容易になります
2。便利な機器のメンテナンス: 部品の交換は簡単かつ迅速です
3。簡単な操作: 自動組立ラインと自動サイクル回転、1 人で操作できます；
4。水タンク:研磨剤の希釈に使用され、誘導スイッチに従って水量を制御できます
5。低騒音、高い作業効率；

自動磁気研削盤の主な構造
1。長方形の研削バレルが選択され、24 個の研削バレルが機械に取り付けられます（要件および現場条件に応じて数を増減できます）;
2。シャーシの磁場には 5 つのモーター磁気ディスクが装備されており、各ディスクは 5 つのデルタインバーターによって制御され、速度を個別に調整し、磁場の強度は調整可能です
3。自動磁気研削盤の研削工程では、ステンレス鋼針磁気研削が構成されます。針が太いほど研削能力は強くなりますが、研削針のサイズは製品材料の柔らかさと硬度に応じて決定されます；

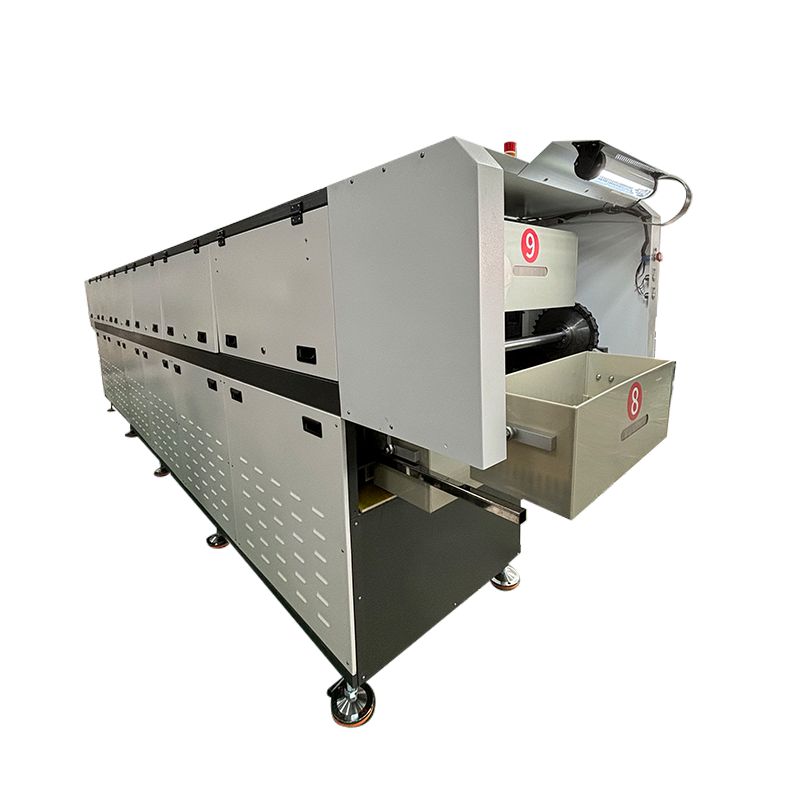

トランスミッションシステムは、研磨ピンとワークピースを装填し、キャビネットの磁場中をゆっくりと移動させるために使用されます。これにより、研削ボックス内の研磨ピンやワークピースを徹底的に研削洗浄することができ、ワークピースの機械加工が可能になります。
